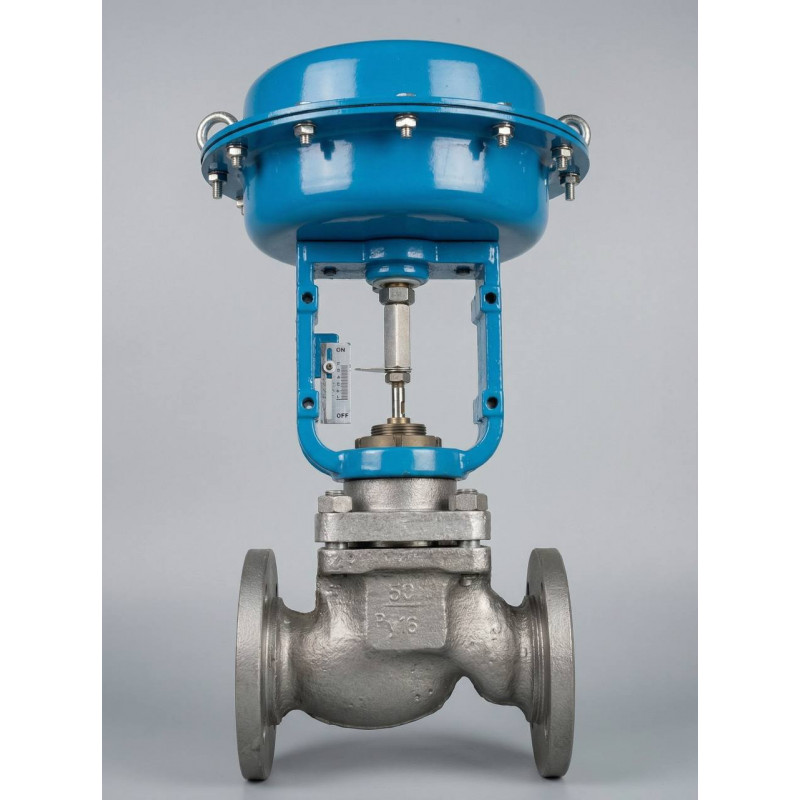

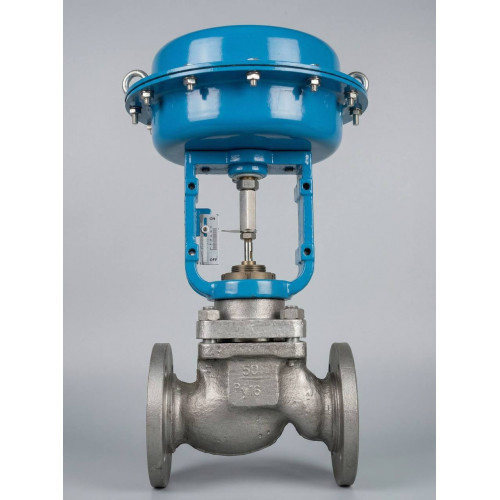

Клапан отсечной 22нж79п

Клапан отсечной «22нж79п» предназначен для управления технологическими процессами с целью отсекания потока рабочей среды.

Общие характеристики:

• Строительные длины по ГОСТ 3326-86.
• Температурный режим – от – 40 до +300С
• Корпус – углеродистая сталь, нержавеющие стали.
• Диаметр условного прохода – от 10 до 200 мм.
• Номинальное давление – 4,0 МПа.
• Способ действия – нормально-закрытый.
• Климатическое исполнение - У1 для изделий из стали 20Л, УХЛ1 для изделий из нержавеющих сталей.

Монтаж клапанов на трубопровод производится так, чтобы направление потока рабочей среды совпало с направлением стрелки на корпусе регулятора.

Рабочая среда: жидкие или газообразные среды, по отношению к которым применяемые материалы коррозионностойки.

1. корпус;
2. крышка;
3. мембранный исполнительный механизм;
4. стойка МИМ;
5. шток МИМ;
6. соедини-тельная муфта;
7. нижний шток;
8. плунжер;
9. седло;
10. сальниковая камера;
11. сальниковый узел;
12. грунд-букса;
13. прокладки;
14. шпилька;
15. гайка;
16. указатель положения клапана;

Дополнительно:

В зависимости от применяемого материала арматура окрашивается в соответствующий цвет.

Сталь 20л – серый. Стали 12х18н10т, 12х18н12м3тл, 10х17н13м2тл – синий.

Стали 06ХН28МДТ, 16Х18Н12С4ТЮЛ – зелёный.

Клапаны регулирующие могут комплектоваться следующим:

Конечные выключатели, соленоидный клапан, фильтр-редуктор.

Поставляемые комплектующие установлены и настроены вместе с клапаном. Вся обвязка выполнена нержавеющей трубкой.

Комплект ответных фланцев, крепежа и прокладок

Материальное исполнение клапанов
