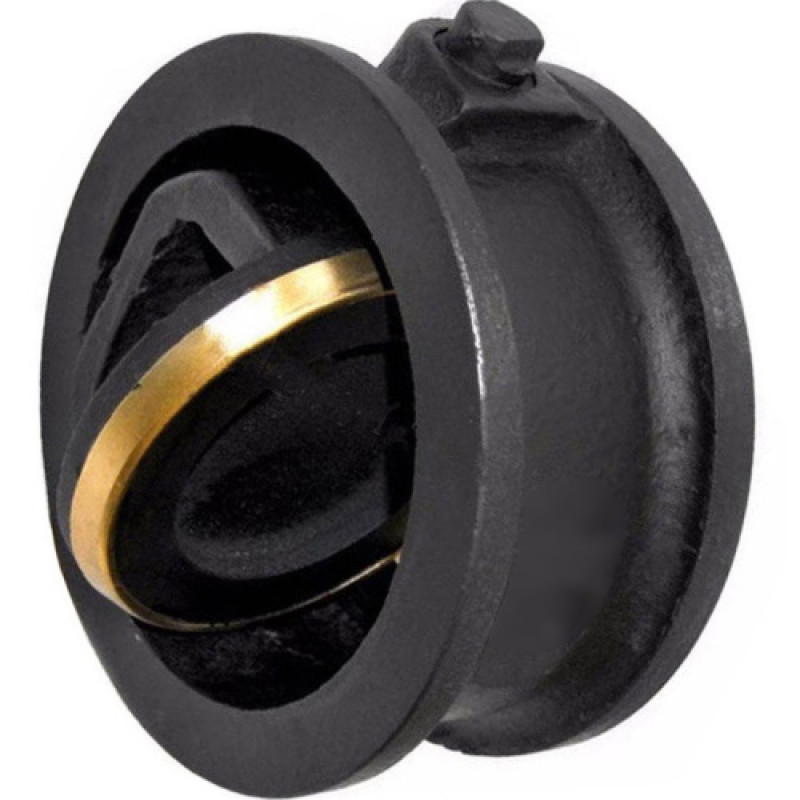

Обратный клапан 19ч21бр Ду400 Ру10/16

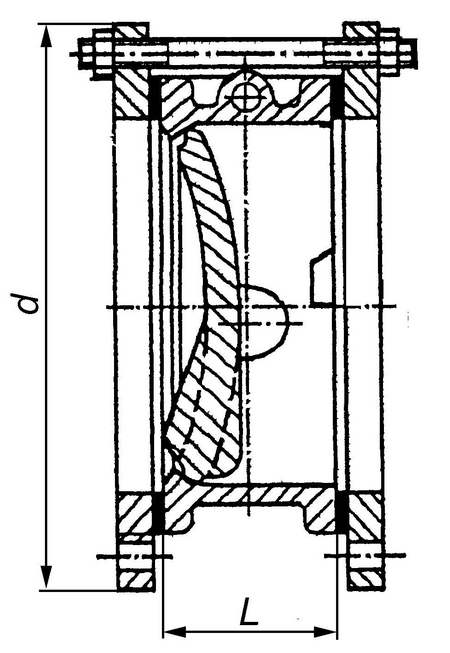

19ч21бр – клапан обратный поворотный межфланцевый стяжной. Предназначен для предотвращения обратного потока рабочей среды в трубопроводах и не является запорной арматурой. Присоединение к трубопроводу осуществляется без фланцев – стяжными шпильками.

Клапан выпускается в двух вариантах исполнения:

• 19ч21бр – где «бр» обозначает бронзовое уплотнение;
• 19ч21р – где «р» обозначает резиновое уплотнение.

Клапан с резиновым уплотнением допускается использовать в среде с температурой не выше +50 °С.

Условия установки:

• На вертикальном трубопроводе – уплотнительной поверхностью затвора корпуса вверх;
• На горизонтальном трубопроводе – ось вращения захлопки должна быть параллельна горизонтальной плоскости и находиться выше горизонтальной оси трубопровода.

Направление движения рабочей среды должно совпадать с направлением стрелки, нанесённой на корпусе клапана.
