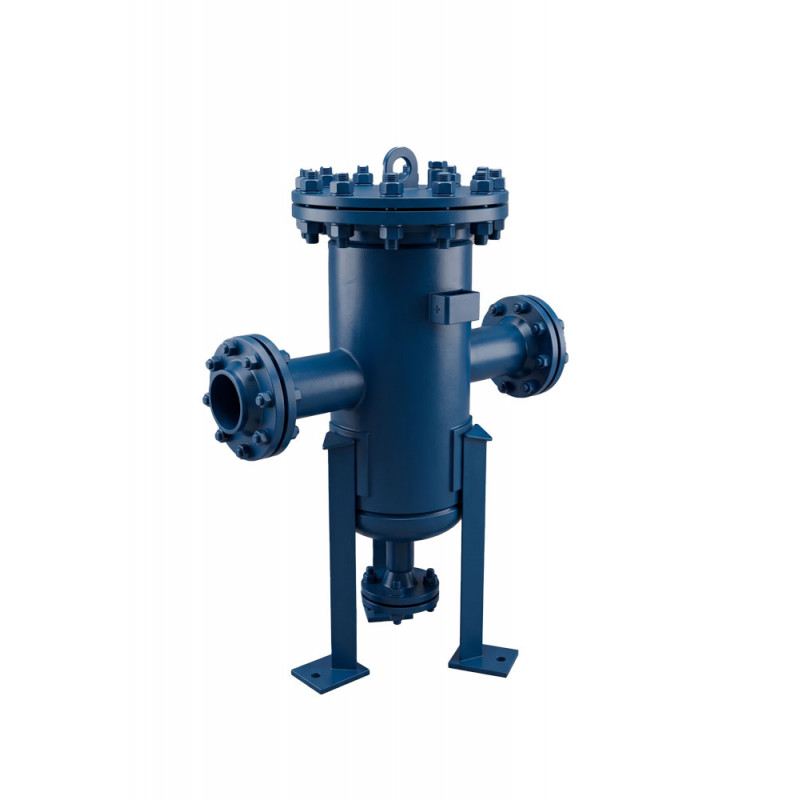

Фильтр сетчатый дренажный жидкостный СДЖ Ду 200

Фильтр сетчатый дренажный жидкостный типа СДЖ (СДЖ-К — при наличии концевого затвора) предназначен для очистки перекачиваемой нефти и других жидких продуктов от механических примесей, посторонних предметов, глины, парафино-смолистых отложений и окалины. Устанавливается на трубопроводах НПС магистральных нефтепроводов и технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслях промышленности.

Конструктивно фильтр представляет собой вертикальный цилиндрический аппарат с фильтрующим элементом каркасного типа с сеткой. Фильтры изготавливаются в двух конструктивных исполнениях:

• Исполнение 1 — со штуцерами и ответными фланцами (фланцевое соединение);
• Исполнение 2 — с патрубками под приварку (сварное соединение).

Климатическое исполнение — У, ХЛ, УХЛ, Т, категория размещения 1 по ГОСТ 15150. Сейсмостойкость — С0 (до 6 баллов) или С (от 6 до 9 баллов).

Область применения: нефтяная, газовая, нефтехимическая, химическая, металлургическая промышленность, энергетика, нефтебазы, АЗС.

Структурная схема условного обозначения фильтра

Пример обозначения: Фильтр СДЖ 300-1,6-2-3-С0-У1 ТУ 3683-016-00220322-99.

Требования назначения

Фильтры предназначены для применения во взрывоопасных зонах класса I по ГОСТ Р 51330.9 (В-1Г по ПУЭ), в которых возможно образование взрывоопасных смесей категории II А по ГОСТ Р 51330.11 группы Т3 по ГОСТ Р 51330.5, класса опасности вредных веществ III по ГОСТ 12.1.005 и 3 по ГОСТ 12.1.007.

Фильтры предназначены для работы со средами: сырая нефть плотностью от 700 до 900 кг/м3, давлением насыщенных паров не более 500 мм рт. ст., максимальной температурой 80 °С, минимальной — минус 15 °С, кинематической вязкостью от 0,05x10-4 до 3,00x10-4 м2/с, массовой долей серы не более 3,5 %, массовой долей воды не более 1 % (в отдельных случаях до 5 %), массовой долей механических примесей не более 0,05 %, парафина не более 7 %, концентрацией хлористых солей не более 900 мг/л, максимальным размером механических примесей твёрдостью до 7 по шкале Мооса 5,0 мм или нефтепродукты.

Допускается применение фильтров для очистки от механических примесей на другие жидкие среды классов опасности 1, 2, 3 и 4 по ГОСТ 12.1.007 с кинематической вязкостью до 200x10-6 м2/с (2,0 Ст), с массовой долей механических примесей не более 0,05 %, концентрацией хлористых солей не более 900 мг/л и максимальной температурой 200 °С.

Исполнения фильтров типа СДЖ

Основные параметры и размеры фильтров должны соответствовать рисункам и таблицам.

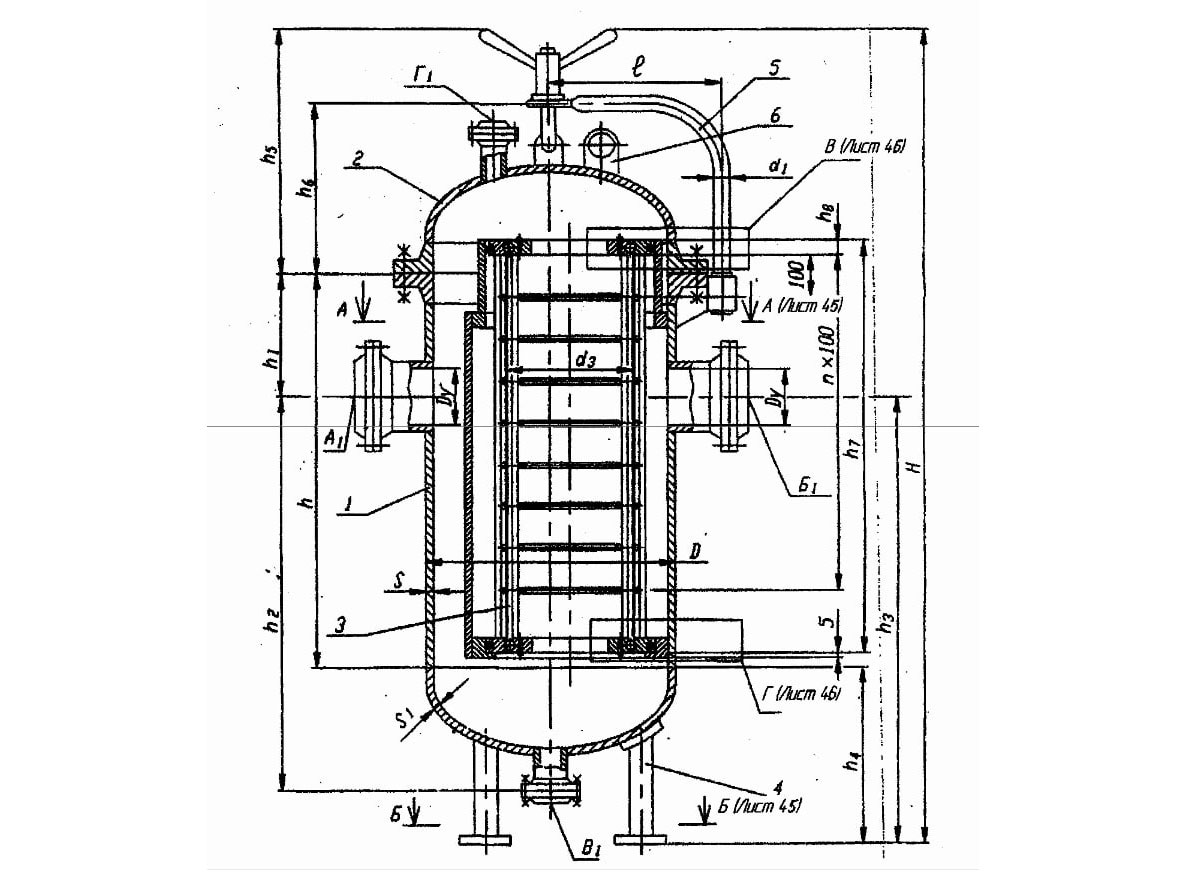

Рисунок 1 - Вариант фильтра типа СДЖ

1 - корпус, 2 – крышка, 3 – фильтрующий элемент, 4 – опора, 5 – подъемно-поворотное устройство, 6 – строповое устройство

Рисунок 2 – Вариант фильтра типа СДЖ

1 - корпус, 2 – крышка, 3 – фильтрующий элемент, 4 – опора, 5 – подъемно-поворотное устройство, 6 – строповое устройство

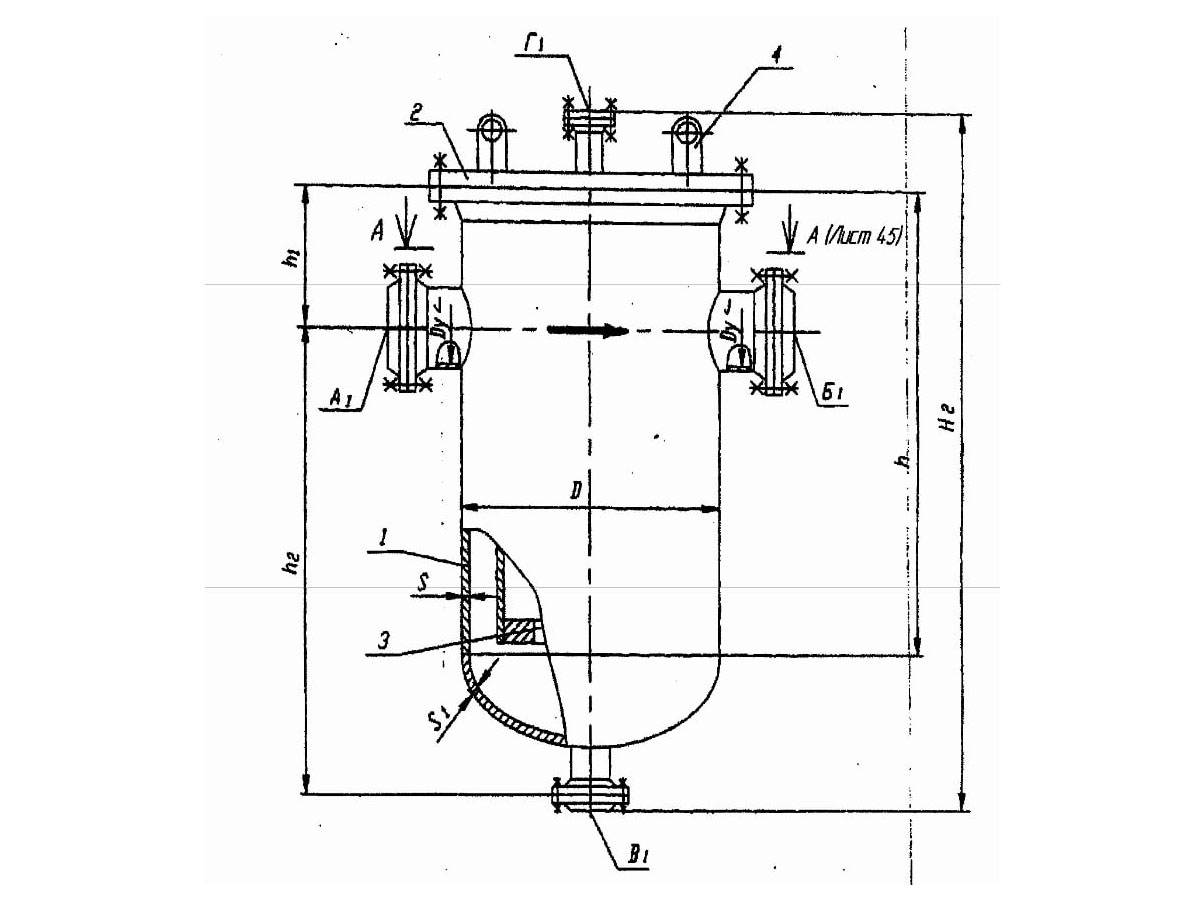

Рисунок 3 – Вариант фильтра типа СДЖ

1- корпус, 2 – крышка, 3 – фильтрующий элемент (см. рисунок 1), 4 – строповое устройство

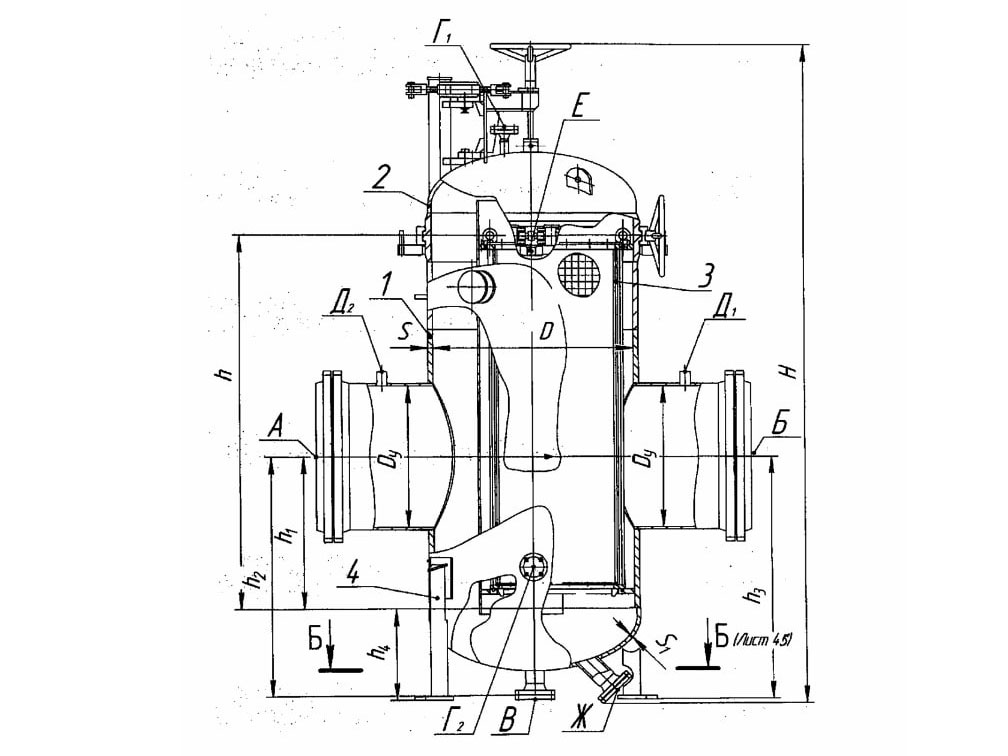

Рисунок 4 – Вариант фильтра типа СДЖ-К

1 – корпус, 2 – затвор концевой, 3 – фильтрующий элемент, 4 – опора

А-А

(см. рисунок 1,2,3)

Б-Б

(см. рисунок 1,2,3)

B

(см. рисунок 1)

Г

(см. рисунок 1)

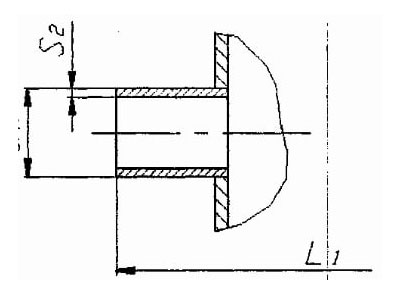

Рисунок 5 – Конструктивные исполнения штуцеров фильтров по способу соединения с трубопроводами

Рисунок 6 – Полукольцо зажимное

Основные параметры и размеры (справочно для Ду 80–300)

Расчётное давление фильтров

Примечание. Рабочие давления должны быть ниже значений, указанных в таблице, на величину превышения расчётного давления над рабочим, оговорённую нормами, действующими в отрасли, эксплуатирующей фильтр.

Типы и номинальные давления фланцев

Назначение и номинальные диаметры штуцеров

Производительность фильтров

Материальное исполнение фильтров

Примечание. Выбор марки паронита, материала наполнителя спирально-навитых прокладок производится в зависимости от условий эксплуатации (рабочая среда, расчётное давление, температура).

Заказ фильтров производится по опросному листу. При заказе должны быть указаны рабочие параметры фильтра и характеристика перекачиваемой жидкости: наименование среды, производительность, давление на входе, температура среды, вязкость среды, взрывоопасность, пожароопасность и класс опасности по ГОСТ 12.1.007.
